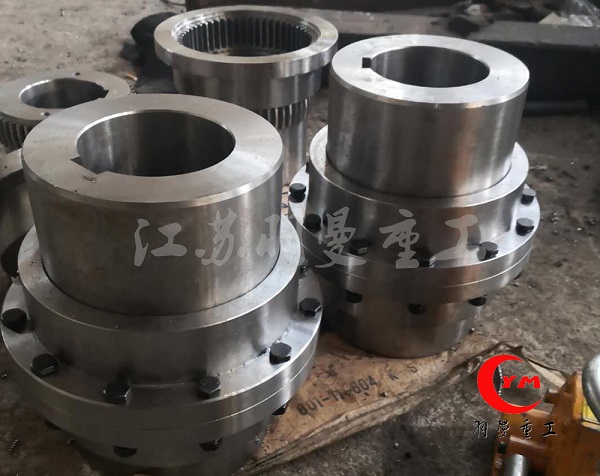

40Cr锻打材质GIICL10鼓形齿联轴器


齿式联轴器的种类有上百种之多,但基本方式就是两种:1、内齿和外齿结合式;2、端面齿结合式。其他方式都是在这两种基础上的变形。内齿外齿结合式的齿式离合器传递扭矩比较大,规划时考虑到用户的不同需求,有意规划成在齿两头的轴端的长度不共同,以便用户能够根据需要挑选装置方向。所以,并没有规则哪一端朝哪里。装置时要注意假如是本来的设备上更换,那么一般要和本来的方向共同,假如是新规划制作的设备,那么要在不与周边其它零件有干涉的前提下,按内、外齿结合面越多越牢靠的原则装置。
1、查看联轴器齿面啮合状况,其触摸面积沿齿高不小于50%,沿齿宽不小于70%,齿面不得有严要点蚀、磨损和裂纹。
2、联轴器外齿圈全圆跳动不大于0.03mm,端面圆跳动不大于0.02mm。
3、若须拆下齿圈时,必须用专用工具,不行击打,避免使轴曲折或损伤。当回装时,应将齿圈加热到200℃左右再装到轴上。 外齿圈与轴的过盈量一般为0.01~0.03mm。
4、回装中直接筒或其它部件时应按原有符号和数据安装。
5、用力矩扳手均匀地把螺栓拧紧。
